电机保护用高压限流熔断器

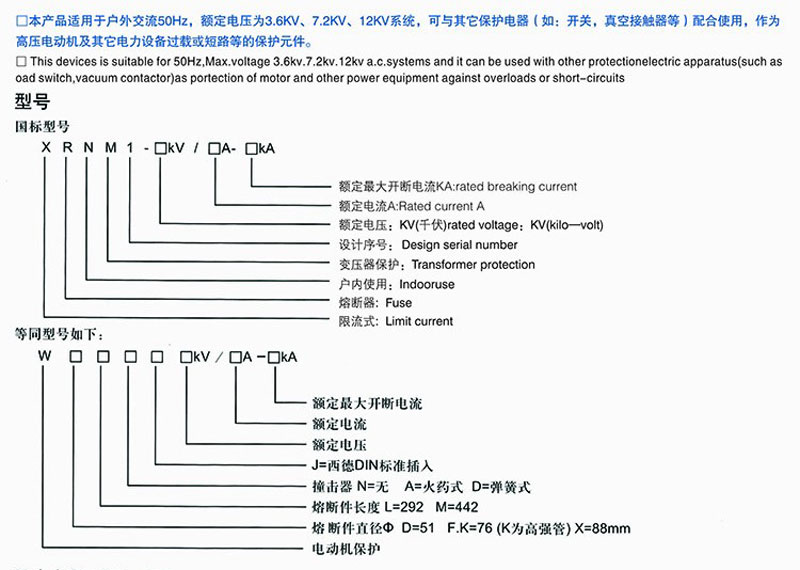

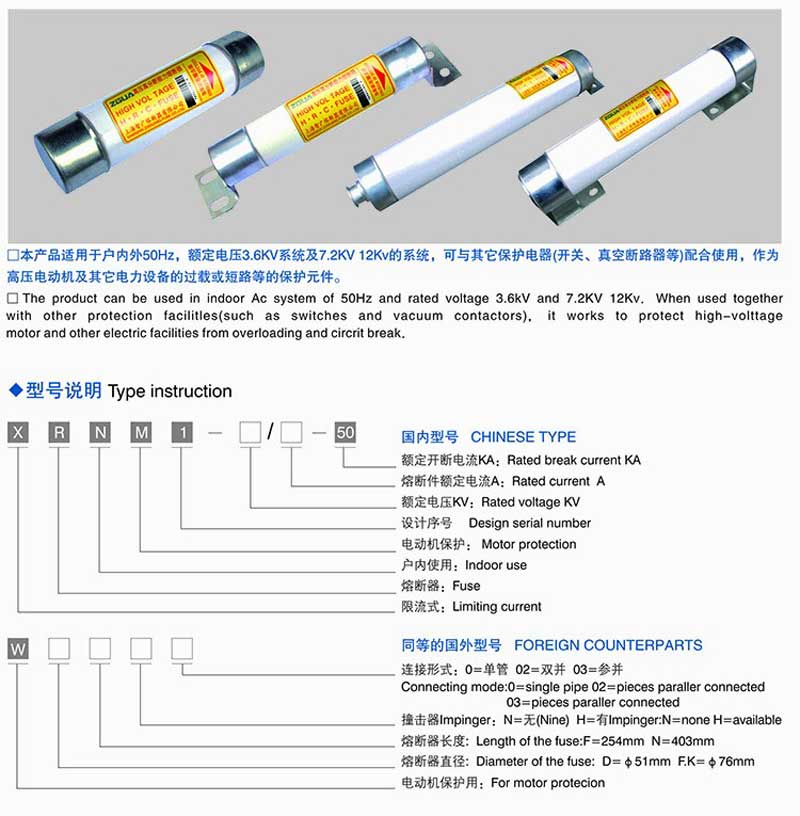

本产品适用于户内外50Hz，额定电压3.6KV、7.2KV及12KV的系统，可与其他保护电器（开关、真空断路器等）配合使用，作为高压电动机及其它电力设备的过载或短路等的保护元件。

high voltage limt gurrent fuse for protection of electrical motor 1

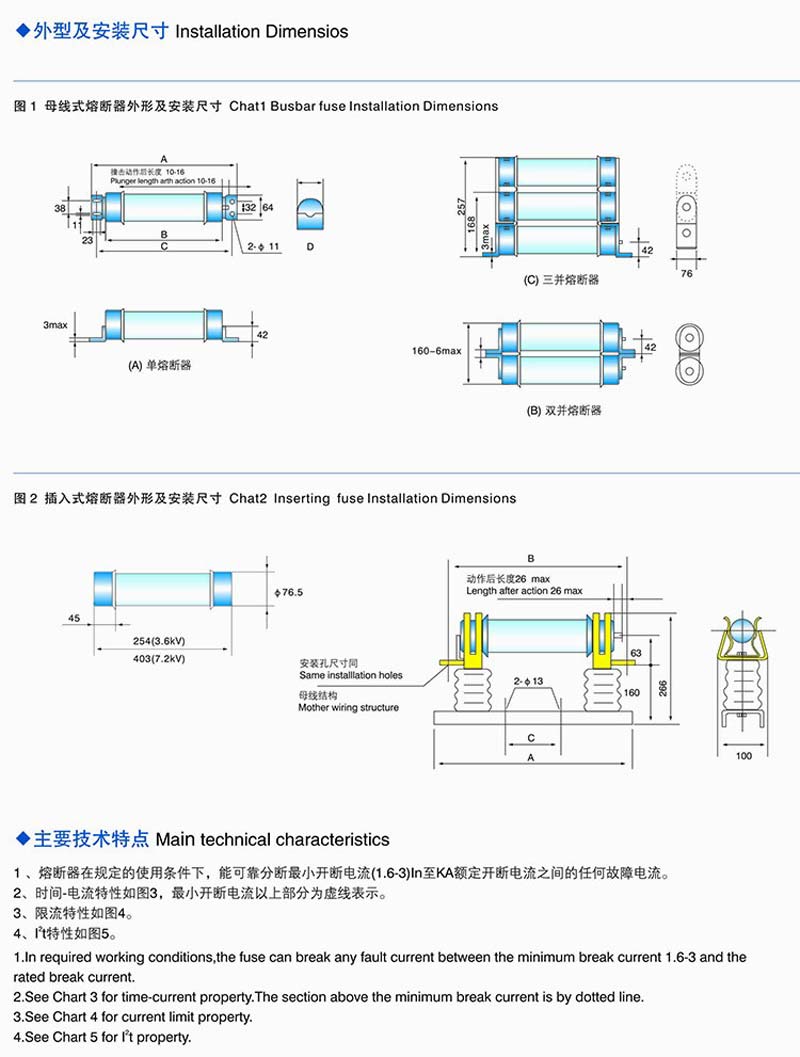

	国外型号	额定电压Kv	额定开断电流 KA	熔断器额定电流(A)	主要尺寸
					A	B	C	D
XRNM1-3.6	WDF.0	3.6	50	50, 63, 100, 125	337 (390)	254 (312)	305 (340)	51
	WFF.0			125, 160, 200				76
	WKF.0			250, 315, 355, 400
XRNM1-7.2	WFF.0	7.2 12		25, 31.5, 40, 50, 63, 80, 100, 125, 160	486 (500)	403 (461)	454 (150)	76
	WKN.0			200, 224, 250, 315

注:1.以上是单管额定参数，可根据用户需要采用固定结构将熔断器并联，以得到高的额定电流值

2.支架上的尺寸用于插入保险丝。

high voltage limt gurrent fuse for protection of electrical motor 2

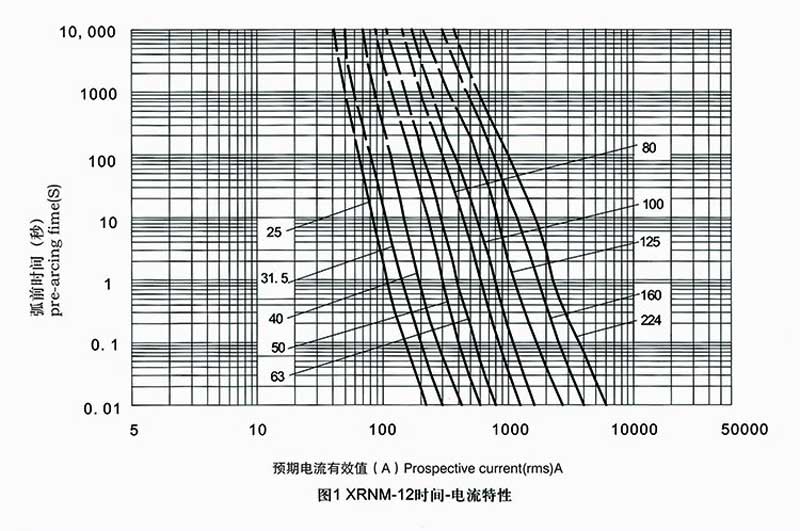

◆基本参数

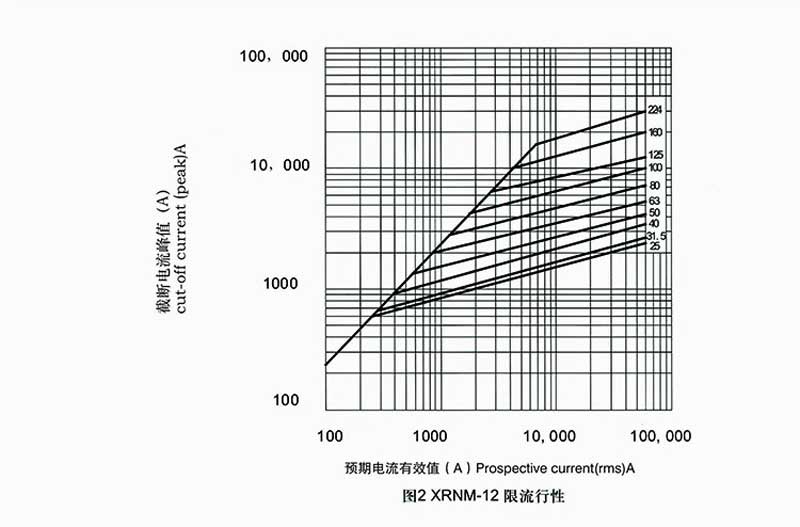

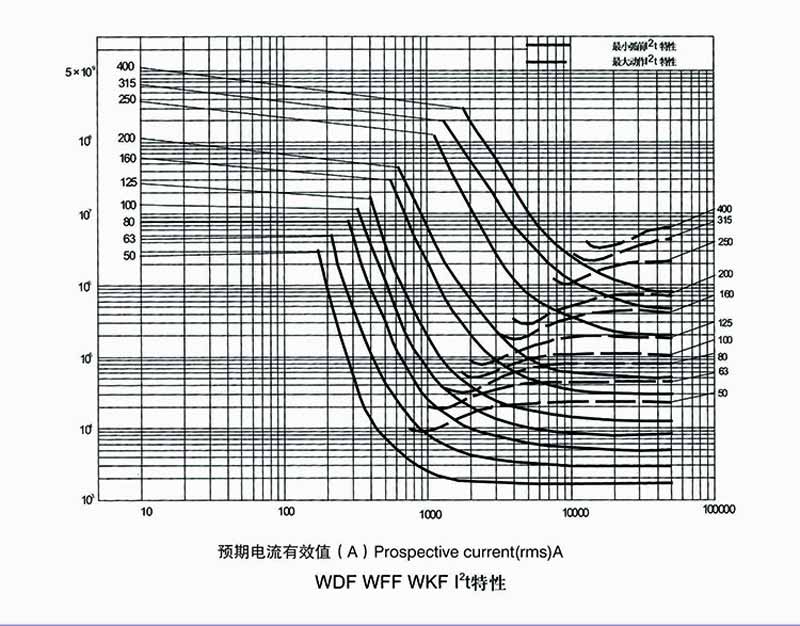

型号	额定电压 (Kv)	额定电流(A)	直径×长度 (mm)	A (mm)	C(mm)	额定开断电流 KA	国外参考型号
XRNM1	3.6	50	Φ51X254 标准尺寸	337	305	63	WDFHO
		63
		80
		100
		125
		160	Φ76X254 标准尺寸				WKFHO
		200
		224				50
		250
		315
		355
		400
	7.2	25	Φ76X403 标准尺寸	486	454	63	WFNHO
		31.5
		40
		50
		63
		80
		100
		125
		160
		200				50	WKNHO
		224
		250	Φ76X403 Φ88X403
		315
	12	25	Φ76X403 标准尺寸	486	454	63
		31.5
		40
		50
		63
		80
		100
		125
		160				50
		200
		224

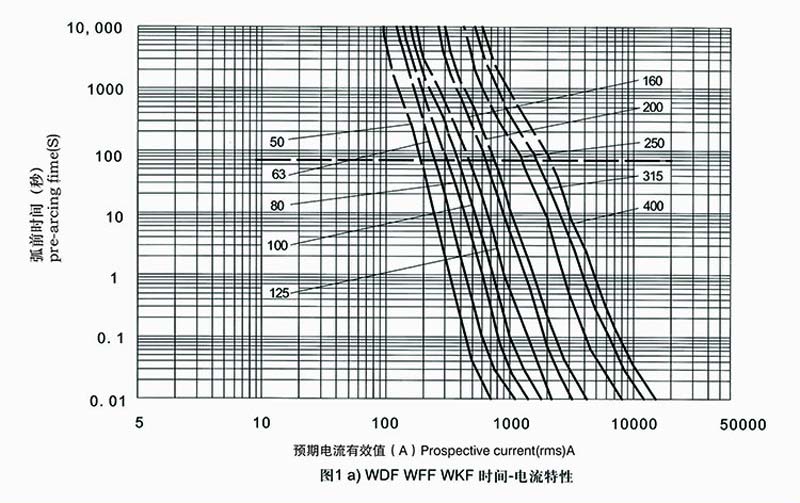

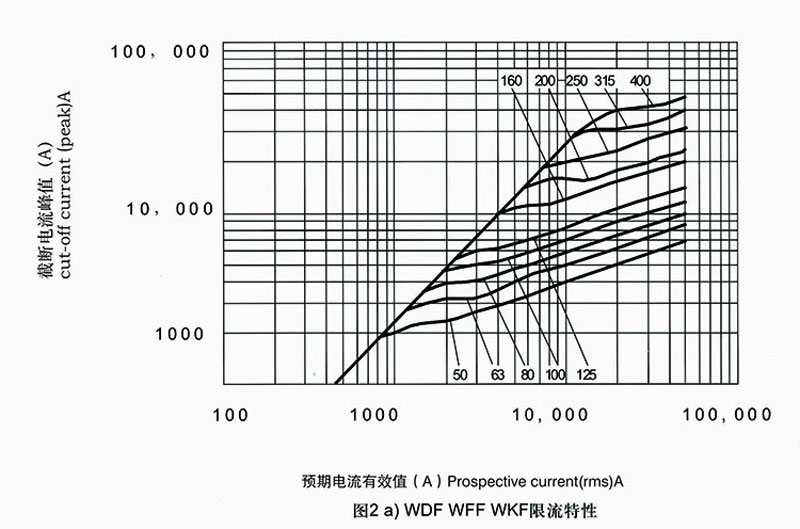

high voltage limt gurrent fuse for protection of electrical motor 3

基本参数:表1, 表 2

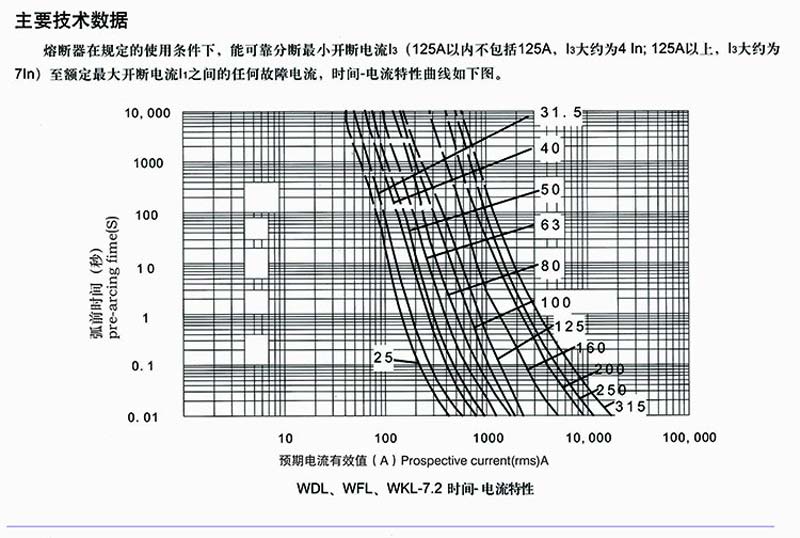

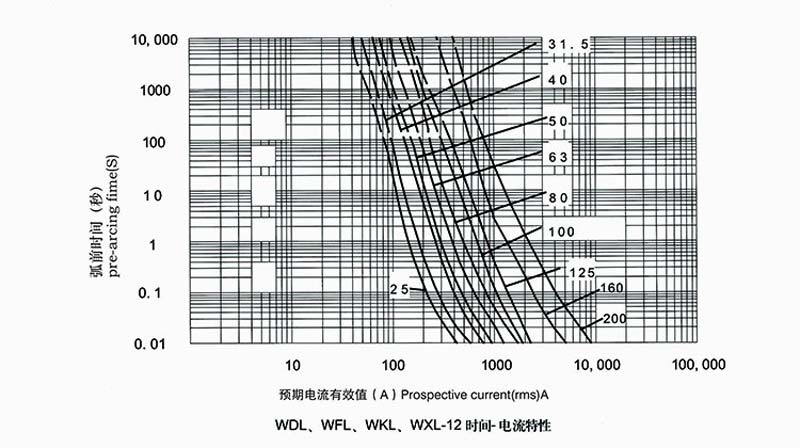

表 1

型号	额定电压(kv)	熔断件额定电流 (A)	额定最大开断电流 (kA)
WDL*J	7.2	25, 31.5, 40, 50, 63	50
	12
WFL*J	7.2	50, 63, 80, 100
	12
WKL*J	7.2	125, 160
	12
WXL*J	7.2	160, 200, 224, 250, 315
	12	160, 200

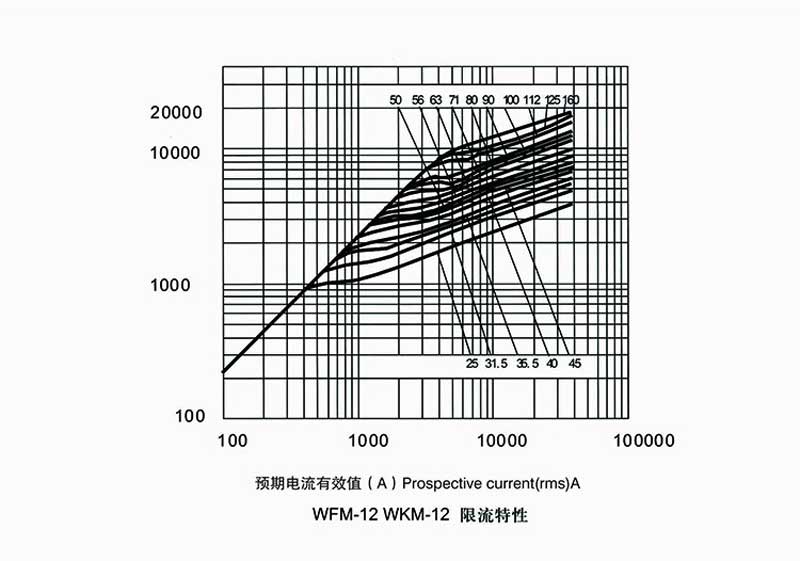

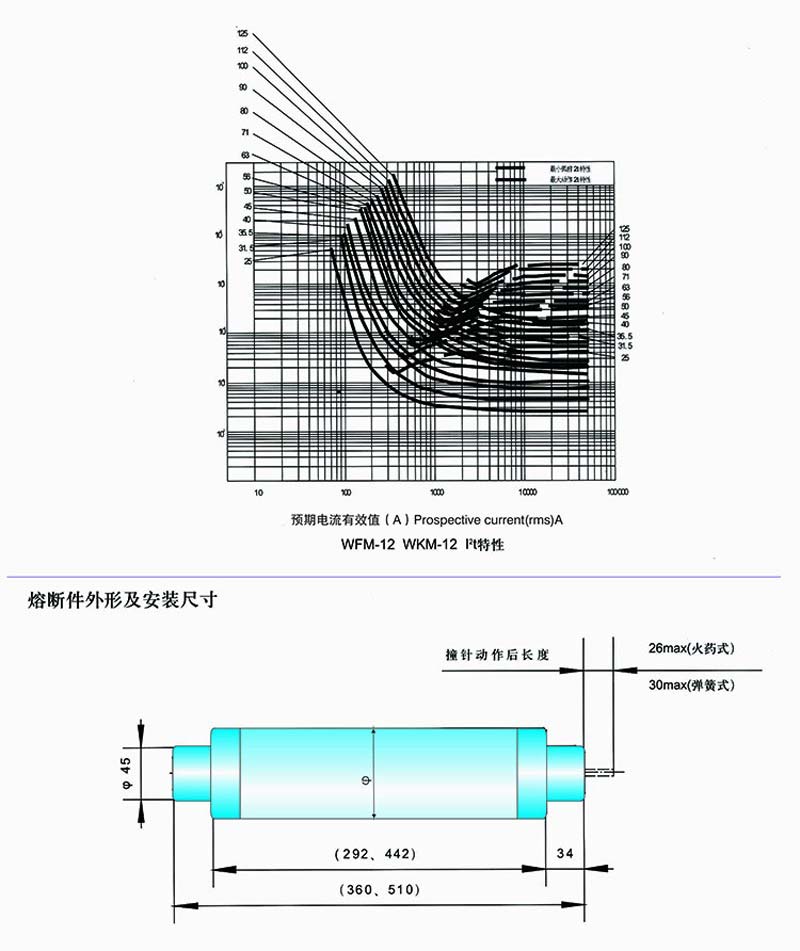

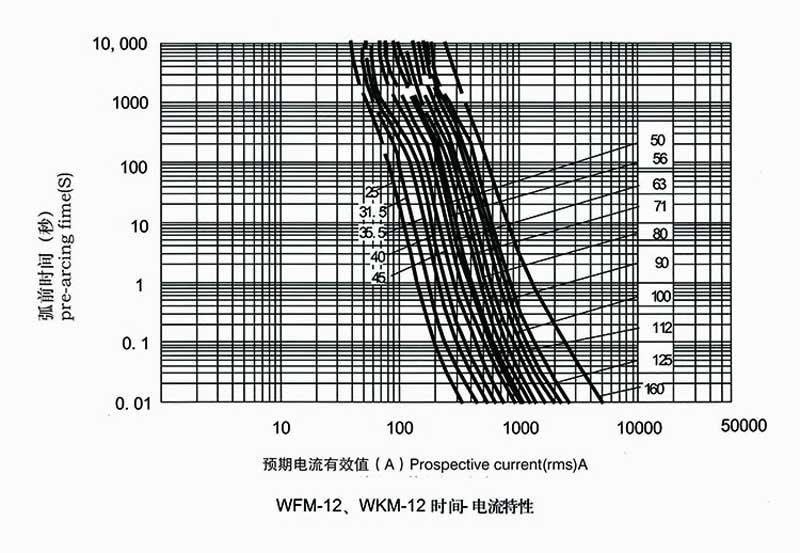

表2

型号	额定电压 (kv)	熔断件额定电流 (A)	额定最大开断电流 (kA)
WFM*J	7.2	25, 31.5, 40, 50, 63, 80, 100, 125, 160	50
WFM*J	12	25, 31.5, 40, 50, 63, 80, 100
WKM*J	7.2	200, 224, 250, 315
WKM*J	12	125, 160
WXM*J	7.2
WXM*J	12	200, 224

high voltage limt gurrent fuse for protection of electrical motor 12

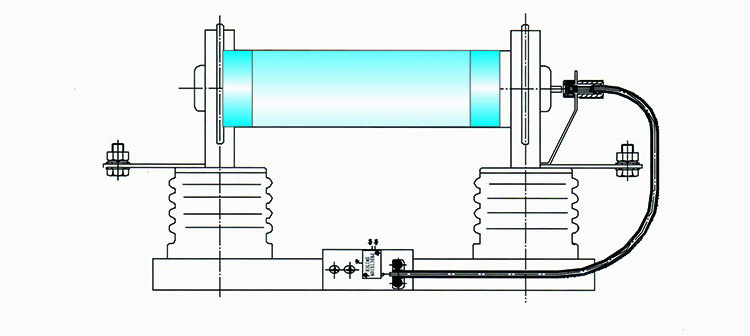

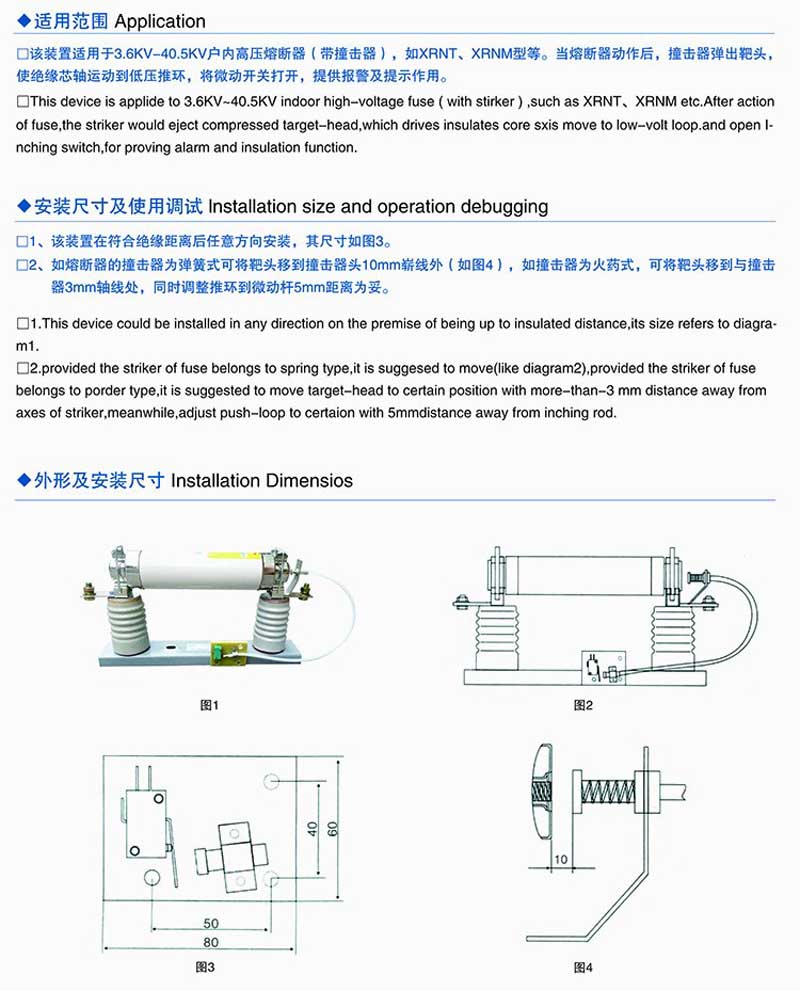

高压熔断器信号指示装置，通过与高压熔断器连接，其上的微型开关，可以监控高压熔断器的工作状态。利用绝缘柔性
可弯曲传动装置，将熔断器撞击器的运动传至微型开关，微型开关有一对交流250V/5A -常开-常闭的转换接点。
本装置撞击器端可以利用连接板1配套高压弹簧夹触头安装，此配件螺孔直接与高压熔断器弹簧夹触头螺孔相匹配，不必
另外钻孔:也可利用连接板2，高压熔断器无需任何改变，不管插入式还是母线式接线均可直接对接完成。微动开关端，统-根
据高压熔断器的供电电压，可安装在距熔断器500mm的最大范围内，另需在底板或其他安装位置配作两个M5安装螺孔即可。

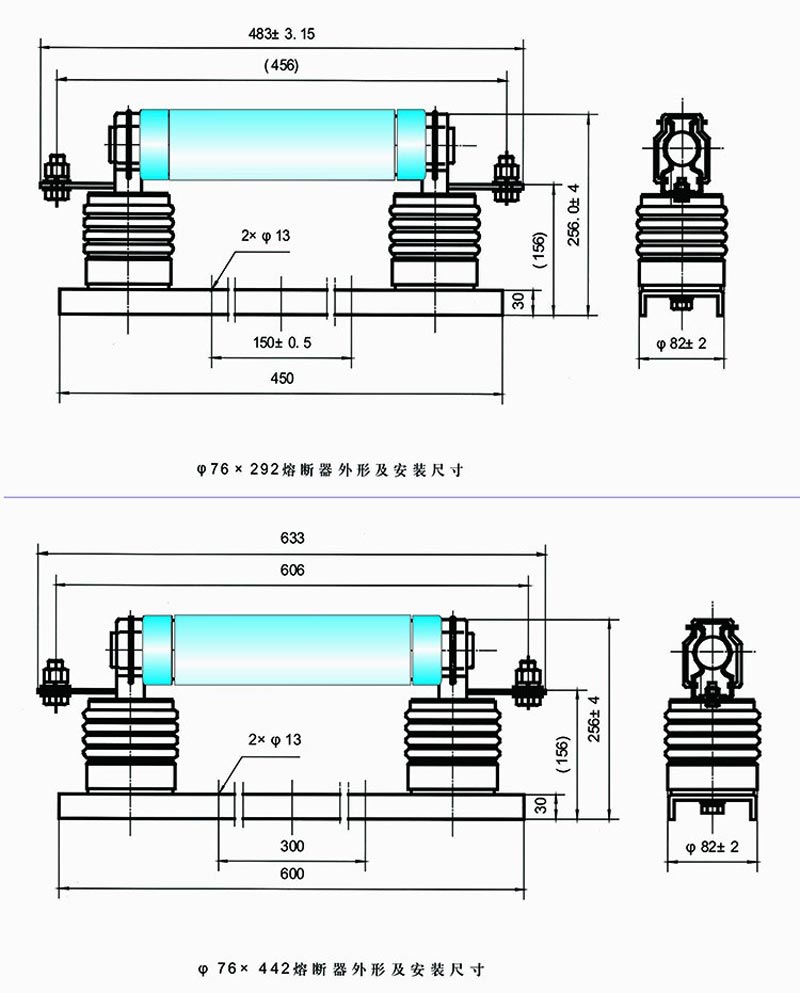

high voltage limt gurrent fuse for protection of electrical motor 19

根据用户需要，提供的其它接线形式

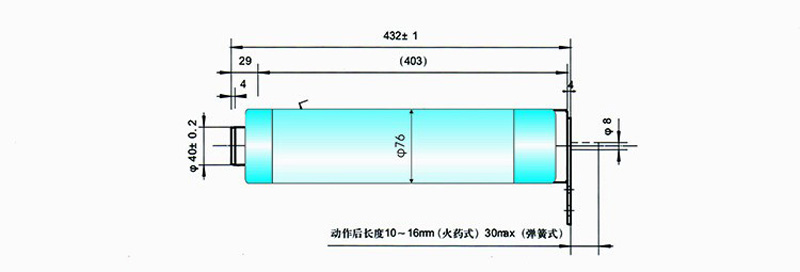

high voltage limt gurrent fuse for protection of electrical motor 20

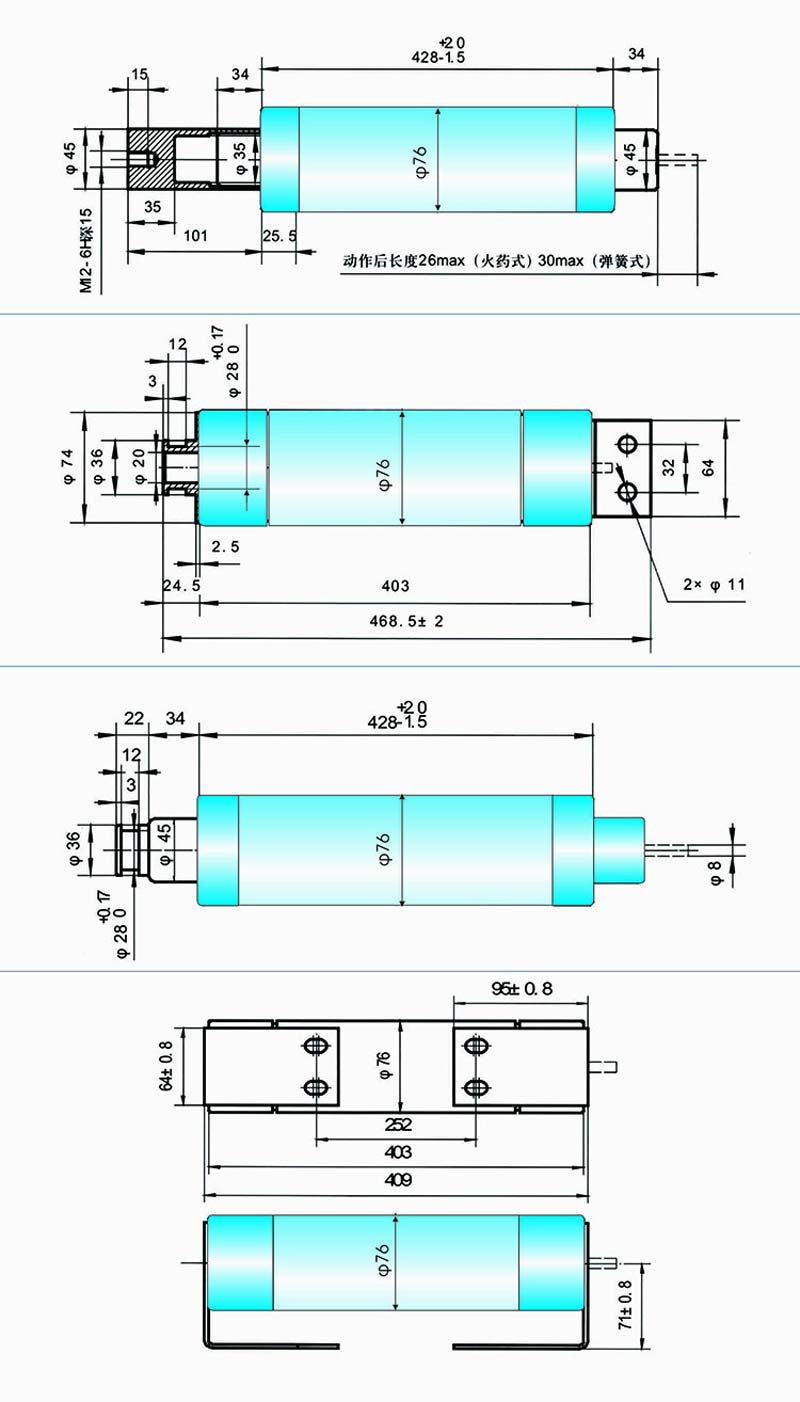

high voltage limt gurrent fuse for protection of electrical motor 21

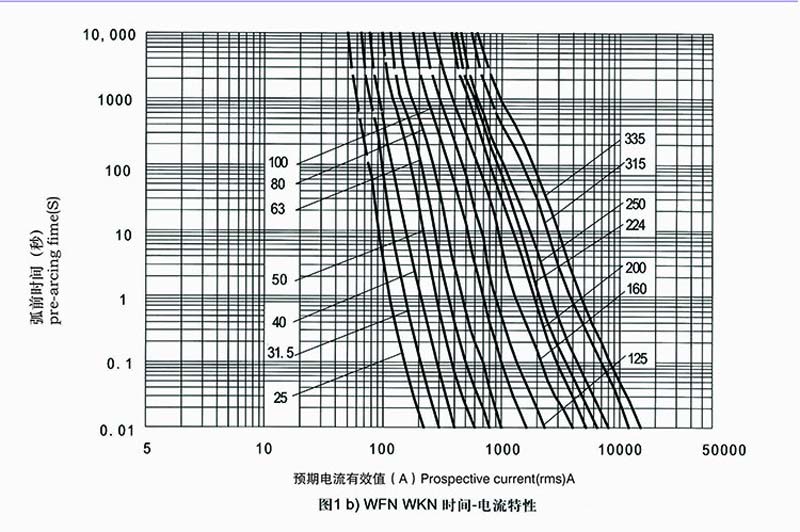

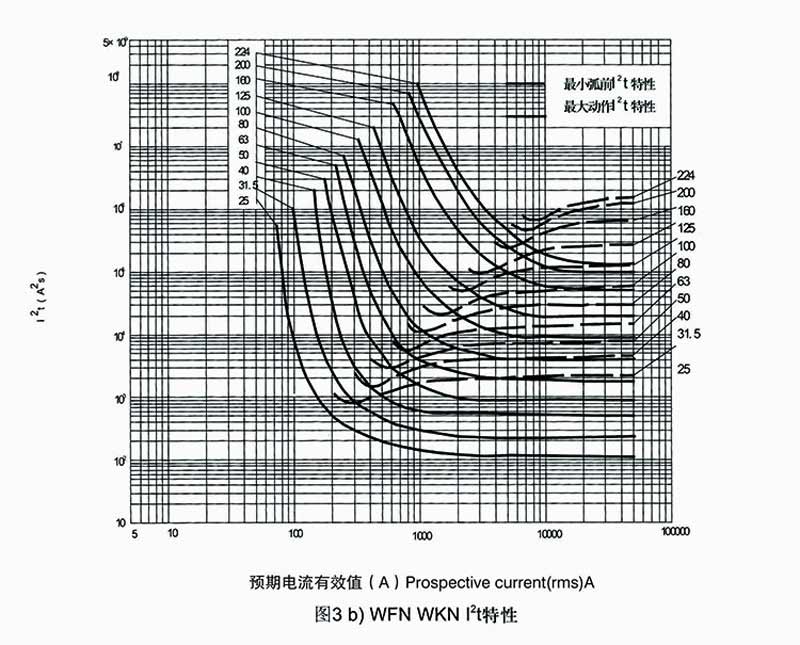

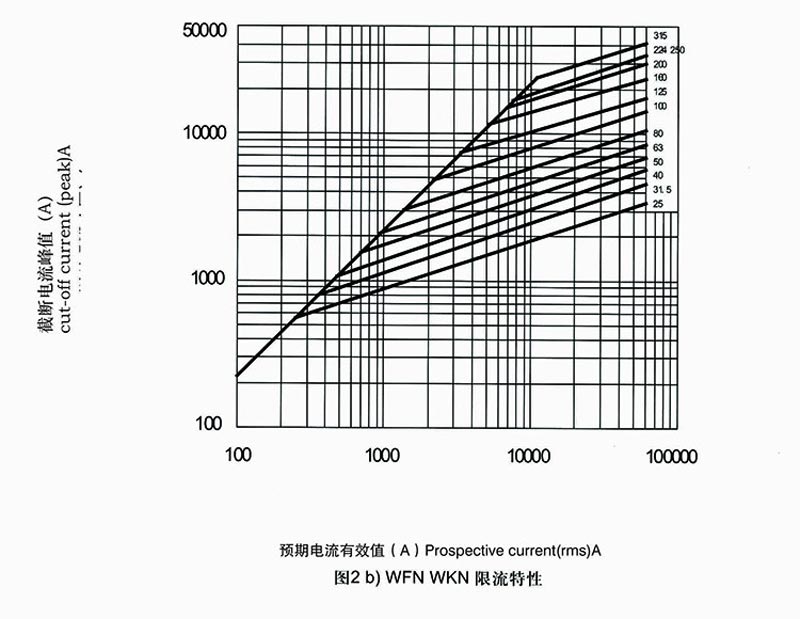

表1

型号	额定电压 (kv)	熔断件额定电流 (A)	额定最大开断电流 (kA)
WFN*J	7.2	25, 31.5, 40, 50, 63, 80, 100, 125, 160	50
WFN*J	12	25, 31.5, 40, 50, 63, 80, 100
WKN*J	7.2	200, 224, 250, 315
WKN*J	12	125, 160
WXZ*J	7.2
WXZ*J	12	200

表 2

型号	额定电压 (kv)	熔断件额定电流 (A)	额定最大开断电流 (kA)
WFZ*J	7.2	25, 31.5, 40, 50, 63, 80, 100, 125, 160	50
WFZ*J	12	25, 31.5, 40, 50, 63, 80, 100
WKZ*J	7.2	200, 224, 250, 315
WKZ*J	12	125, 160
WXZ*J	7.2
WXZ*J	12	200
