电力电容器保护用高压熔断器

该产品用作10KV及以下功率系统中星形连接电容器组合的单个电容器的内部故障保护。该产品可以可靠，快速地断开故障电容器的连接，从而避免由于电容器内部的组件故障而引起的爆炸事故，从而确保电网连续，安全地运行。

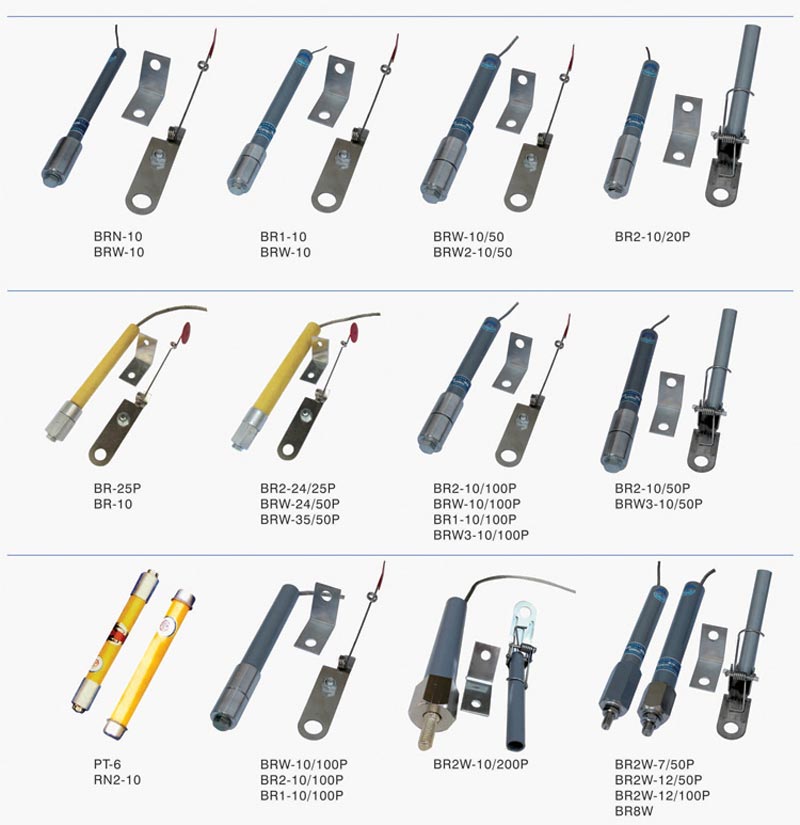

XRNC、BR1、BR2、BR2W、BR8W、BRW、BRN、BRW2、BR、BN、RNYI、RNG、RW型熔断器供10KV及以下的电力系统中以星形连接的电容器组合单台电容器的内部故障保护之用。能可靠、迅速地断开故障电容器，从而避免因电容器内部由元件击穿而可能引起的爆炸事故，使电网继续安全运行。
high voltage fuse for protection of electric condenser 4

high voltage fuse for protection of electric condenser 1

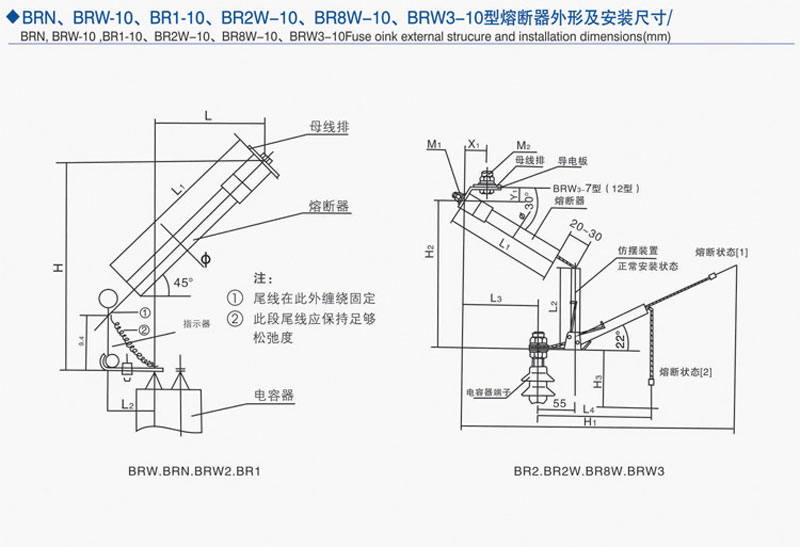

并联电力电容器单台保护高压熔断器安装图数据表

电容器装置额定电压	6.10kv				35kv								66kv
熔断器额定电压系列规格	7kv				7kv				12kv				22kv
熔断器额定电压系列规格	24P	80P	100P	200P	24P	80P	100P	200P	24P	80P	100P	200P	24P	50P
L1	215	215	215	215	215	215	215	215	215	215	215	215	215	235
L2	130	130	130	130	130	130	130	130	150	150	150	150	180	180
L3	150	150	150	150	150	150	150	150	150	200	150	150	150	160
L4	180	100	180	180	180	180	180	180	200	200	200	200	250	250
H1	500	500	500	500	500	500	500	500	520	520	520	520	550	560
H2	253	253	253	253	253	253	253	253	273	273	273	273	303	313
H3	100	100	100	100	100	100	100	100	100	100	100	100	100	100
M1	10	10	12	12	10	10	12	12	10	10	12	12	10	10
M2	10	10	12	12	10	10	12	12	10	10	12	12	10	10
X1	49	49	49	50	49	49	49	50	49	49	49	50	49	49
Y1	23	23	23	23	23	23	23	23	23	23	23	23	23	23
Φ	25	28	30	32	25	28	30	32	26	28	30	32	26	28

本产品适用于户内交流50Hz,额定电压3.6、7.2、 12KV系统作为电力电容器组的短路保护，熔断器在规定的使用条件下，能可靠的分断熔化电流至额写开断电流之间的任何故障电流。

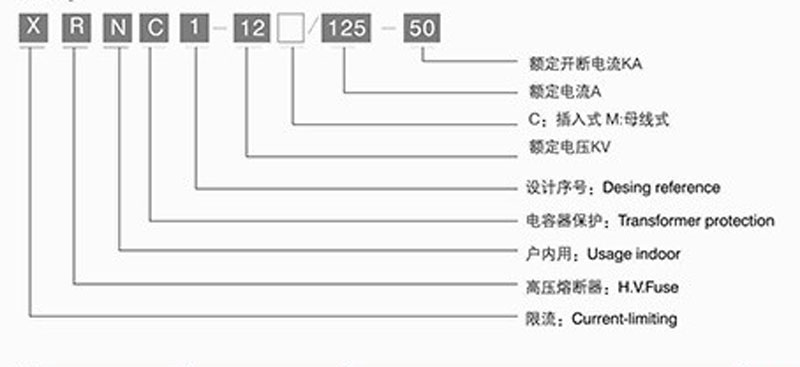

型号

high voltage fuse for protection of electric condenser 2

产品型号	额定电压 KV	熔断件额定电流 A	外形尺寸ΦDXI	质量(Kg)	额定开断电流 KA	备注
xRNC1-3.6	3.6	10,16,20,25,31.5,40,50,63,71,80,100	Φ76x292	3.8 (瓷)	50	Porcelain: high voltage electric porcelain tube Ring: glass fiber epoxy resin winding pipe
xRNC1-3.6	3.6	125,140,160,200,250	Φ88x292	3.8 环)	50
XRNC1-7.2	7.2	10,16,20,25,40	Φ76x292	3.8 (瓷)	50
		50,63,71	Φ76x367	4 (瓷)
		80,90,100,125,160	Φ88x367	5 (环)
XRNC1-12	12	6.3,8,10,16	Φ76x292	3.8 (瓷)	50
		20,25,31.5,35.5,40,45,50,56,63	Φ76x442	4.6
		71,75,80,90,100,112,125	Φ76x442	5.4 (环) 7 (瓷)

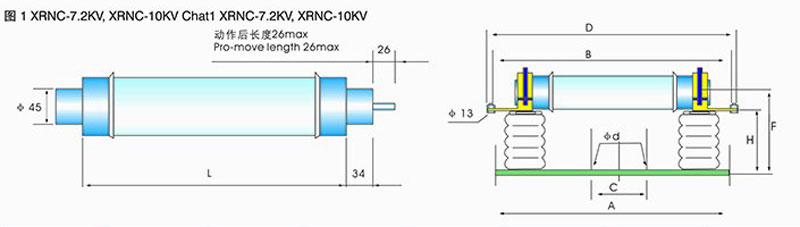

外型及安装尺寸

high voltage fuse for protection of electric condenser 3

产品型号	A	B	C	D	H	F	Φd
XRNC-3.6	450	322	150	454	160	203	Φ13
xRNC-7.2	530	397	220	529	160	203
XRNC-12	600	472	270	604	160	203
